旋塞閥

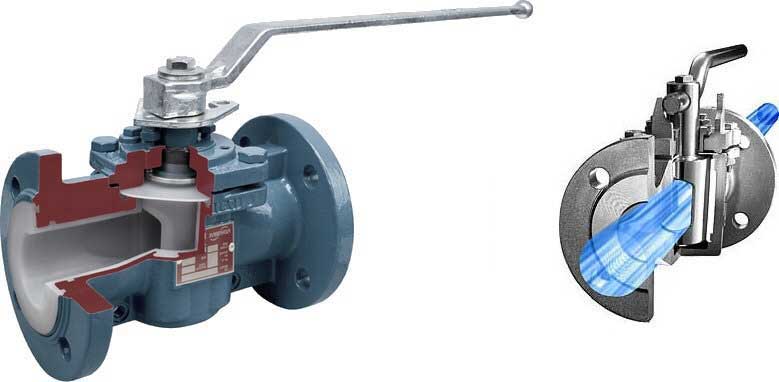

旋塞閥是一種四分之一轉的旋轉閥，它使用錐形或圓柱形旋塞來停止或開始流動。在打開位置，旋塞通道與閥體的入口和出口成一直線。如果將塞子從打開位置旋轉90°，則塞子的實心部分會堵塞端口并停止流動。旋塞閥的工作原理類似于球閥。

旋塞閥的類型

旋塞閥可采用非潤滑或潤滑設計，并具有多種類型的端口開口。錐形塞中的端口通常為矩形，但也可提供圓形端口和菱形端口。

旋塞閥也可提供圓柱形旋塞。圓柱形塞子確保更大的端口開口等于或大于管道流通面積。

潤滑旋塞閥沿其軸線在中間設有一個腔。該空腔在底部是封閉的，在頂部裝有密封劑注入裝置。密封劑被注入腔中，并且注射配件下方的止回閥可防止密封劑反向流動。實際上，潤滑劑提供了一種靈活且可再生的閥座，從而成為了閥門的結構部分。

非潤滑旋塞閥包含一個安裝在體腔中的彈性體襯套或襯套。錐形且拋光的塞子起楔子的作用，將套筒壓在閥體上。因此，非金屬套筒減小了塞子與主體之間的摩擦。

旋塞閥盤

矩形端口插頭是最常見的端口形狀。矩形端口占內部管道面積的70％至100％。

圓形端口插頭的插頭有一個圓形開口。如果端口開口的尺寸等于或大于管道的內徑，則表示端口已滿。如果開口小于管道的內徑，則表示標準的圓形端口。

金剛石端口塞具有一個穿過該端口的菱形端口，它們是文丘里管受限的流量類型。此設計適合節流服務。

旋塞閥的典型應用

旋塞閥可用于許多不同的流體服務，并且在泥漿應用中表現良好。以下是旋塞閥的一些典型應用：

• 空氣，氣體和蒸氣服務

• 天然氣管道系統

• 機油管道系統

• 真空高壓應用

旋塞閥的優缺點

好處：

• 快速的季度開關操作

• 最小的流動阻力

• 比大多數其他閥門更小

缺點：

• 由于高摩擦，需要很大的力才能致動。

• NPS 4和更大的閥門需要使用執行器。

• 由于錐形插頭，減少了端口。
