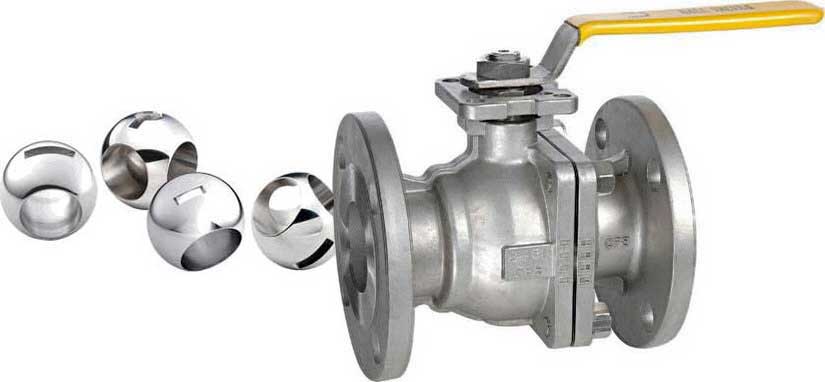

球閥

球閥是四分之一圈的旋轉運動閥，它使用球形盤來停止或開始流動。如果打開閥門，則球旋轉到一個點，該球的孔與閥體的入口和出口成一直線。如果關閉閥門，則旋轉球，使孔垂直于閥體的流孔，并停止流動。

球閥類型

球閥基本上有三種型號：全通氣口，文丘里通氣口和減壓通氣口。全通徑閥的內徑等于管道的內徑。文丘里管和減小端口的版本通常比管道尺寸小一個管道尺寸。

球閥以不同的閥體構造制造，最常見的是：

• 頂部入口球閥可通過取下閥帽蓋來檢修閥內部，以進行維護。不需要從管道系統上卸下閥門。

• 剖分式球閥由兩部分組成，其中一部分較小。球插入較大的主體部分，較小的主體部分通過螺栓連接進行組裝。

閥門的端部有對接焊，承插焊，法蘭連接，螺紋連接等。

材料-設計-閥蓋

用料

球通常由幾種金屬制成，而閥座則由軟材料制成，例如鐵氟龍，氯丁橡膠以及這些材料的組合。使用軟座材料可提供出色的密封能力。軟座材料（彈性材料）的缺點是不能在高溫過程中使用。

例如，氟化聚合物閥座可用于-200°（或更大）至230°C或更高的工作溫度，而石墨閥座可用于α°至500°C或更高的溫度。

閥桿設計

球閥中的閥桿未連接到球上。通常，它在球上有一個矩形部分，該部分適合切入球的槽中。當閥打開或關閉時，擴大部分允許球旋轉。

球閥閥蓋

球閥的閥蓋固定在閥體上，閥桿將閥桿組件和球保持在適當?shù)奈恢谩?/span>閥蓋的調整允許壓縮填料，從而為閥桿提供密封。球閥桿的填充材料通常是特氟龍?或特氟龍?zhí)畛涞幕騉型圈，而不是填料。

球閥的應用

以下是球閥的一些典型應用：

• 空氣，氣體和液體應用

• 液體，氣體和其他流體服務中的排水孔

• 蒸汽服務

球閥的優缺點

好處：

• 快速的季度開關操作

• 低扭矩緊密密封

• 比大多數其他閥門更小

缺點：

• 常規球閥節流性能差

• 在泥漿或其他應用中，懸浮顆粒可能沉降并被困在體腔中，從而導致磨損，泄漏或閥門故障。
